在计算机发展的早期,图形系统出现之前,没有鼠标,甚至没有键盘。那时候人们如何与计算机交互呢?最早期的计算机使用打孔的纸条向计算机输入命令,编写程序。后来随着计算机的不断发展,显示器、键盘成为计算机的标准配置,但此时的操作系统还不支持图形界面,计算机先驱们开发了一种软件,它接受用户输入的命令,解释之后,传递给操作系统,并将操作系统执行的结果返回给用户。这个程序像一层外壳包裹在操作系统的外面,所以它被称为 shell。

嵌入式设备通常需要将开发板与 PC 机连接起来通讯,常见连接方式包括:串口、USB、以太网、Wi-Fi 等。一个灵活的 shell 也应该支持在多种连接方式上工作。有了 shell,就像在开发者和计算机之间架起了一座沟通的桥梁,开发者能很方便的获取系统的运行情况,并通过命令控制系统的运行。特别是在调试阶段,有了 shell,开发者除了能更快的定位到问题之外,也能利用 shell 调用测试函数,改变测试函数的参数,减少代码的烧录次数,缩短项目的开发时间。

FinSH 是 RT-Thread 的命令行组件(shell),正是基于上面这些考虑而诞生的,FinSH 的发音为 [ˈfɪnʃ]。读完本章,我们会对 FinSH 的工作方式以及如何导出自己的命令到 FinSH 有更加深入的了解。

FinSH 简介

FinSH 是 RT-Thread 的命令行组件,提供一套供用户在命令行调用的操作接口,主要用于调试或查看系统信息。它可以使用串口 / 以太网 / USB 等与 PC 机进行通信,硬件拓扑结构如下图所示:

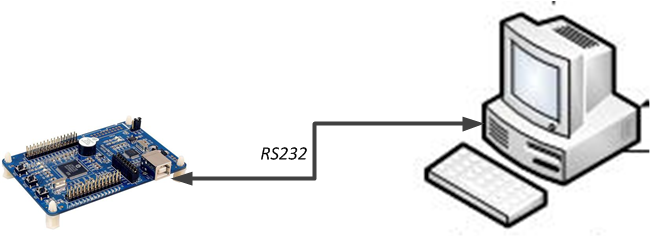

FinSH 硬件连接图

用户在控制终端输入命令,控制终端通过串口、USB、网络等方式将命令传给设备里的 FinSH,FinSH 会读取设备输入命令,解析并自动扫描内部函数表,寻找对应函数名,执行函数后输出回应,回应通过原路返回,将结果显示在控制终端上。

当使用串口连接设备与控制终端时,FinSH 命令的执行流程,如下图所示:

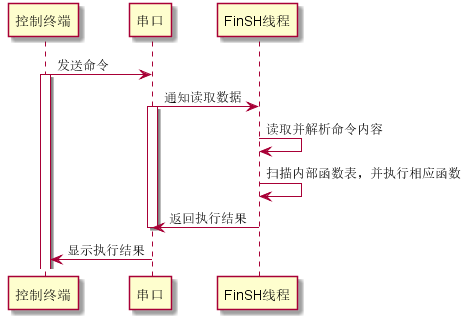

FinSH 命令执行流程图

FinSH 支持权限验证功能,系统在启动后会进行权限验证,只有权限验证通过,才会开启 FinSH 功能,提升系统输入的安全性。

FinSH 支持自动补全、查看历史命令等功能,通过键盘上的按键可以很方便的使用这些功能,FinSH 支持的按键如下表所示:

按键 功能描述
Tab 键 当没有输入任何字符时按下 Tab 键将会打印当前系统支持的所有命令。若已经输入部分字符时按下 Tab 键,将会查找匹配的命令,也会按照文件系统的当前目录下的文件名进行补全,并可以继续输入,多次补全
↑↓键 上下翻阅最近输入的历史命令
退格键 删除符
←→键 向左或向右移动标

FinSH 支持命令行模式,此模式又称为 msh(module shell),msh 模式下,FinSH 与传统 shell(dos/bash)执行方式一致,例如,可以通过 cd / 命令将目录切换至根目录。

msh 通过解析,将输入字符分解成以空格区分开的命令和参数。其命令执行格式如下所示:

command [arg1] [arg2] [...]

其中 command 既可以是 RT-Thread 内置的命令,也可以是可执行的文件。

FinSH 内置命令

在 RT-Thread 中默认内置了一些 FinSH 命令,在 FinSH 中输入 help 后回车或者直接按下 Tab 键,就可以打印当前系统支持的所有命令。

msh 模式下,按下 Tab 键后可以列出当前支持的所有命令。默认命令的数量不是固定的,RT-Thread 的各个组件会向 FinSH 输出一些命令。例如,当打开 DFS 组件时,就会把 ls,cp,cd 等命令加到 FinSH 中,方便开发者调试。

以下为按下 Tab 键后打印出来的当前支持的所有显示 RT-Thread 内核状态信息的命令,左边是命令名称,右边是关于命令的描述:

msh />
RT-Thread shell commands:
pin              - pin [option]
reboot           - Reboot System
help             - RT-Thread shell help.
ps               - List threads in the system.
free             - Show the memory usage in the system
clear            - clear the terminal screen
version          - show RT-Thread version information
list             - list objects


msh />list
Usage: list [options]
[options]:
    thread     - list threads
    timer      - list timers
    sem        - list semaphores
    mutex      - list mutexs
    event      - list events
    mailbox    - list mailboxs
    msgqueue   - list message queues
    memheap    - list memory heaps
    mempool    - list memory pools
    device     - list devices
    fd         - list file descriptors
msh />

这里列出输入常用命令后返回的字段信息,方便开发者理解返回的信息内容。

显示线程状态

使用 ps 或者 list thread 命令来列出系统中的所有线程信息,包括线程优先级、状态、栈的最大使用量等。

msh />list thread
thread   pri  status      sp     stack size max used left tick  error
-------- ---  ------- ---------- ----------  ------  ---------- ---
tshell    20  running 0x00000160 0x00001000    15%   0x00000003 OK
aio      128  suspend 0x00000084 0x00000800    06%   0x0000000a OK
sys work  23  suspend 0x00000084 0x00000800    06%   0x0000000a OK
tidle0   255  ready   0x0000005c 0x00001000    04%   0x00000016 OK
timer      4  suspend 0x00000078 0x00000400    11%   0x00000009 OK
list thread 返回字段的描述:

字段 描述
thread 线程的名称
pri 线程的优先级
status 线程当前的状态
sp 线程当前的栈位置
stack size 线程的栈大小
max used 线程历史中使用的最大栈位置
left tick 线程剩余的运行节拍数
error 线程的错误码

显示信号量状态

使用 list sem 命令来显示系统中所有信号量信息,包括信号量的名称、信号量的值和等待这个信号量的线程数目。

msh />list sem
semaphor v   suspend thread
-------- --- --------------
shrx     000 0
sem_sd0  001 0
psem     001 0
pmq      001 0
wqueue   000 0
sd_ack   000 0
wqueue   000 0

list sem 返回字段的描述:

字段 描述
semaphore 信号量的名称
v 信号量当前的值
suspend thread 等待这个信号量的线程数目

显示事件状态

使用 list event 命令来显示系统中所有的事件信息,包括事件名称、事件的值和等待这个事件的线程数目。

msh />list event
event      set    suspend thread
-----  ---------- --------------

list event 返回字段的描述:

字段 描述
event 事件集的名称
set 事件集中当前发生的事件
suspend thread 在这个事件集中等待事件的线程数目

显示互斥量状态

使用 list mutex 命令来显示系统中所有的互斥量信息,包括互斥量名称、互斥量的所有者和所有者在互斥量上持有的嵌套次数等。

msh />list mutex
mutex      owner  hold suspend thread priority
-------- -------- ---- -------------- --------
fat0     (NULL)   0000 0              255
sd_bus_l (NULL)   0000 0              255
fdlock   (NULL)   0000 0              255
fslock   (NULL)   0000 0              255
dfs_mgr  (NULL)   0000 0              255
heap     (NULL)   0000 0              255

list mutex 返回字段的描述:

字段 描述
mutxe 互斥量的名称
owner 当前持有互斥量的线程
hold 持有者在这个互斥量上嵌套持有的次数
suspend thread 等待这个互斥量的线程数目
priority 持有线程的优先级

显示邮箱状态

使用 list mailbox 命令显示系统中所有的邮箱信息,包括邮箱名称、邮箱中邮件的数目和邮箱能容纳邮件的最大数目等。

msh />list mailbox
mailbox  entry size suspend thread
-------- ----  ---- --------------
mmcsdhot 0001  0004 0
mmcsdmb  0000  0004 1:mmcsd_de

list mailbox 返回字段的描述:

字段 描述
mailbox 邮箱的名称
entry 邮箱中包含的邮件数目
size 邮箱能够容纳的最大邮件数目
suspend thread 等待这个邮箱的线程数目

显示消息队列状态

使用 list msgqueue 命令来显示系统中所有的消息队列信息,包括消息队列的名称、包含的消息数目和等待这个消息队列的线程数目。

msh />list msgqueue
msgqueue entry suspend thread
-------- ----  --------------

list msgqueue 返回字段的描述:

字段 描述
msgqueue 消息队列的名称
entry 消息队列当前包含的消息数目
suspend thread 等待这个消息队列的线程数目

显示内存池状态

使用 list mempool 命令来显示系统中所有的内存池信息,包括内存池的名称、内存池的大小和最大使用的内存大小等。

msh />list mempool
mempool block total free suspend thread
------- ----  ----  ---- --------------
signal  0012  0032  0032 0

list mempool 返回字段的描述:

字段 描述
mempool 内存池名称
block 内存块大小
total 总内存块
free 空闲内存块
suspend thread 等待这个内存池的线程数目

显示定时器状态

使用 list timer 命令来显示系统中所有的定时器信息,包括定时器的名称、是否是周期性定时器和定时器超时的节拍数等。

msh />list timer
timer     periodic   timeout    activated     mode
-------- ---------- ---------- ----------- ---------
tshell   0x00000000 0x00000000 deactivated one shot
aio      0x00000000 0x00000000 deactivated one shot
mmcsd_de 0x00000001 0x0000000d deactivated one shot
sys work 0x00000000 0x00000000 deactivated one shot
tidle0   0x00000000 0x00000000 deactivated one shot
timer    0x00000000 0x00000000 deactivated one shot
current tick:0x00017c0d

list timer 返回字段的描述:

字段 描述
timer 定时器的名称
periodic 定时器是否是周期性的
timeout 定时器超时时的节拍数
activated 定时器的状态,activated 表示活动的,deactivated 表示不活动的
mode 定时器类型,one shot 表示单次定时,periodic 表示周期定时

current tick 表示当前系统的 tick 数。

显示设备状态

使用 list device 命令来显示系统中所有的设备信息,包括设备名称、设备类型和设备被打开次数。

msh />list device
device           type         ref count
-------- -------------------- ----------
sd       Block Device         1
rtc      RTC                  0
zero     Miscellaneous Device 0
shm      Unknown              0
uart1    Character Device     0
uart0    Character Device     2

list device 返回字段的描述:

字段 描述
device 设备的名称
type 设备的类型
ref count 设备被打开次数

显示动态内存状态

使用 free 命令来显示系统中所有的内存信息。

msh />free
total    : 66606976
used     : 17792
maximum  : 20000
available: 66589184

free 返回字段的描述:

字段 描述
total memory 内存总大小
used memory 已使用的内存大小
maximum allocated memory 最大分配内存
available 可用内存大小

自定义 FinSH 命令

除了 FinSH 自带的命令,FinSH 还也提供了多个宏接口来导出自定义命令,导出的命令可以直接在 FinSH 中执行。

自定义 msh 命令

自定义的 msh 命令,可以在 msh 模式下被运行,将一个命令导出到 msh 模式可以使用如下宏接口:

MSH_CMD_EXPORT(name, desc);

参数 描述
name 要导出的命令
desc 导出命令的描述

这个命令可以导出有参数的命令,也可以导出无参数的命令。导出无参数命令时,函数的入参为 void,示例如下:

void hello(void)
{
    rt_kprintf("hello RT-Thread!\n");
}

MSH_CMD_EXPORT(hello , say hello to RT-Thread);

导出有参数的命令时,函数的入参为 int argcchar**argv。argc 表示参数的个数,argv 表示命令行参数字符串指针数组指针。导出有参数命令示例如下:

static void atcmd(int argc, char**argv)
{
    ……
}

MSH_CMD_EXPORT(atcmd, atcmd sample: atcmd <server|client>);

自定义命令重命名

FinSH 的函数名字长度有一定限制,它由 finsh.h 中的宏定义 FINSH_NAME_MAX 控制,默认是 16 字节,这意味着 FinSH 命令长度不会超过 16 字节。这里有个潜在的问题:当一个函数名长度超过 FINSH_NAME_MAX 时,使用 FINSH_FUNCTION_EXPORT 导出这个函数到命令表中后,在 FinSH 符号表中看到完整的函数名,但是完整输入执行会出现 null node 错误。这是因为虽然显示了完整的函数名,但是实际上 FinSH 中却保存了前 16 字节作为命令,过多的输入会导致无法正确找到命令,这时就可以使用 FINSH_FUNCTION_EXPORT_ALIAS 来对导出的命令进行重命名。

FINSH_FUNCTION_EXPORT_ALIAS(name, alias, desc);

参数 描述
name 要导出的命令
alias 导出到 FinSH 时显示的名字
desc 导出命令的描述

在重命名的命令名字前加 __cmd_ 就可以将命令导出到 msh 模式,否则,命令会被导出到 C-Style 模式。以下示例定义了一个 hello 函数,并将它重命名为 ho 后导出成 C-Style 模式下的命令。

void hello(void)
{
    rt_kprintf("hello RT-Thread!\n");
}

FINSH_FUNCTION_EXPORT_ALIAS(hello , ho, say hello to RT-Thread);

FinSH 功能配置

FinSH 功能可以裁剪,宏配置选项在 rtconfig.h 文件中定义,具体配置项如下表所示。

宏定义 取值类型 描述 默认值
#define RT_USING_FINSH 使能 FinSH 开启
#define FINSH_THREAD_NAME 字符串 FinSH 线程的名字 "tshell"
#define FINSH_USING_HISTORY 打开历史回溯功能 开启
#define FINSH_HISTORY_LINES 整数型 能回溯的历史命令行数 5
#define FINSH_USING_SYMTAB 可以在 FinSH 中使用符号表 开启
#define FINSH_USING_DESCRIPTION 给每个 FinSH 的符号添加一段描述 开启
#define FINSH_USING_MSH 使能 msh 模式 开启
#define FINSH_ARG_MAX 整数型 最大输入参数数量 10
#define FINSH_USING_AUTH 使能权限验证 关闭
#define FINSH_DEFAULT_PASSWORD 字符串 权限验证密码 关闭

rtconfig.h 中的参考配置示例如下所示,可以根据实际功能需求情况进行配置。

/* 开启 FinSH */
#define RT_USING_FINSH

/* 将线程名称定义为 tshell */
#define FINSH_THREAD_NAME "tshell"

/* 开启历史命令 */
#define FINSH_USING_HISTORY
/* 记录 5 行历史命令 */
#define FINSH_HISTORY_LINES 5

/* 开启使用 Tab 键 */
#define FINSH_USING_SYMTAB
/* 开启描述功能 */
#define FINSH_USING_DESCRIPTION

/* 定义 FinSH 线程优先级为 20 */
#define FINSH_THREAD_PRIORITY 20
/* 定义 FinSH 线程的栈大小为 4KB */
#define FINSH_THREAD_STACK_SIZE 4096
/* 定义命令字符长度为 80 字节 */
#define FINSH_CMD_SIZE 80

/* 开启 msh 功能 */
#define FINSH_USING_MSH
/* 最大输入参数数量为 10 个 */
#define FINSH_ARG_MAX 10

FinSH 应用示例

不带参数的 msh 命令示例

本小节将演示如何将一个自定义的命令导出到 msh 中,示例代码如下所示,代码中创建了 hello 函数,然后通过 MSH_CMD_EXPORT 命令即可将 hello 函数导出到 FinSH 命令列表中。

#include <rtthread.h>

void hello(void)
{
    rt_kprintf("hello RT-Thread!\n");
}

MSH_CMD_EXPORT(hello , say hello to RT-Thread);

系统运行起来后,在 FinSH 控制台按 tab 键可以看到导出的命令:

msh />
RT-Thread shell commands:
hello             - say hello to RT-Thread
version           - show RT-Thread version information
……

运行 hello 命令,运行结果如下所示:

msh />hello
hello RT_Thread!
msh />

带参数的 msh 命令示例

本小节将演示如何将一个带参数的自定义的命令导出到 FinSH 中, 示例代码如下所示,代码中创建了 atcmd() 函数,然后通过 MSH_CMD_EXPORT 命令即可将 atcmd() 函数导出到 msh 命令列表中。

#include <rtthread.h>

static void atcmd(int argc, char**argv)
{
    if (argc < 2)
    {
        rt_kprintf("Please input'atcmd <server|client>'\n");
        return;
    }

    if (!rt_strcmp(argv[1], "server"))
    {
        rt_kprintf("AT server!\n");
    }
    else if (!rt_strcmp(argv[1], "client"))
    {
        rt_kprintf("AT client!\n");
    }
    else
    {
        rt_kprintf("Please input'atcmd <server|client>'\n");
    }
}

MSH_CMD_EXPORT(atcmd, atcmd sample: atcmd <server|client>);

系统运行起来后,在 FinSH 控制台按 tab 键可以看到导出的命令:

msh />
RT-Thread shell commands:
hello             - say hello to RT-Thread
atcmd             - atcmd sample: atcmd <server|client>
version           - show RT-Thread version information
……

运行 atcmd 命令,运行结果如下所示:

msh />atcmd
Please input 'atcmd <server|client>'
msh />

运行 atcmd server 命令,运行结果如下所示:

msh />atcmd server
AT server!
msh />

运行 atcmd client 命令,运行结果如下所示:

msh />atcmd client
AT client!
msh />

FinSH 移植

FinSH 完全采用 ANSI C 编写,具备极好的移植性;内存占用少,如果不使用前面章节中介绍的函数方式动态地向 FinSH 添加符号,FinSH 将不会动态申请内存。FinSH 源码位于 components/finsh 目录下。移植 FinSH 需要注意以下几个方面:
