简介

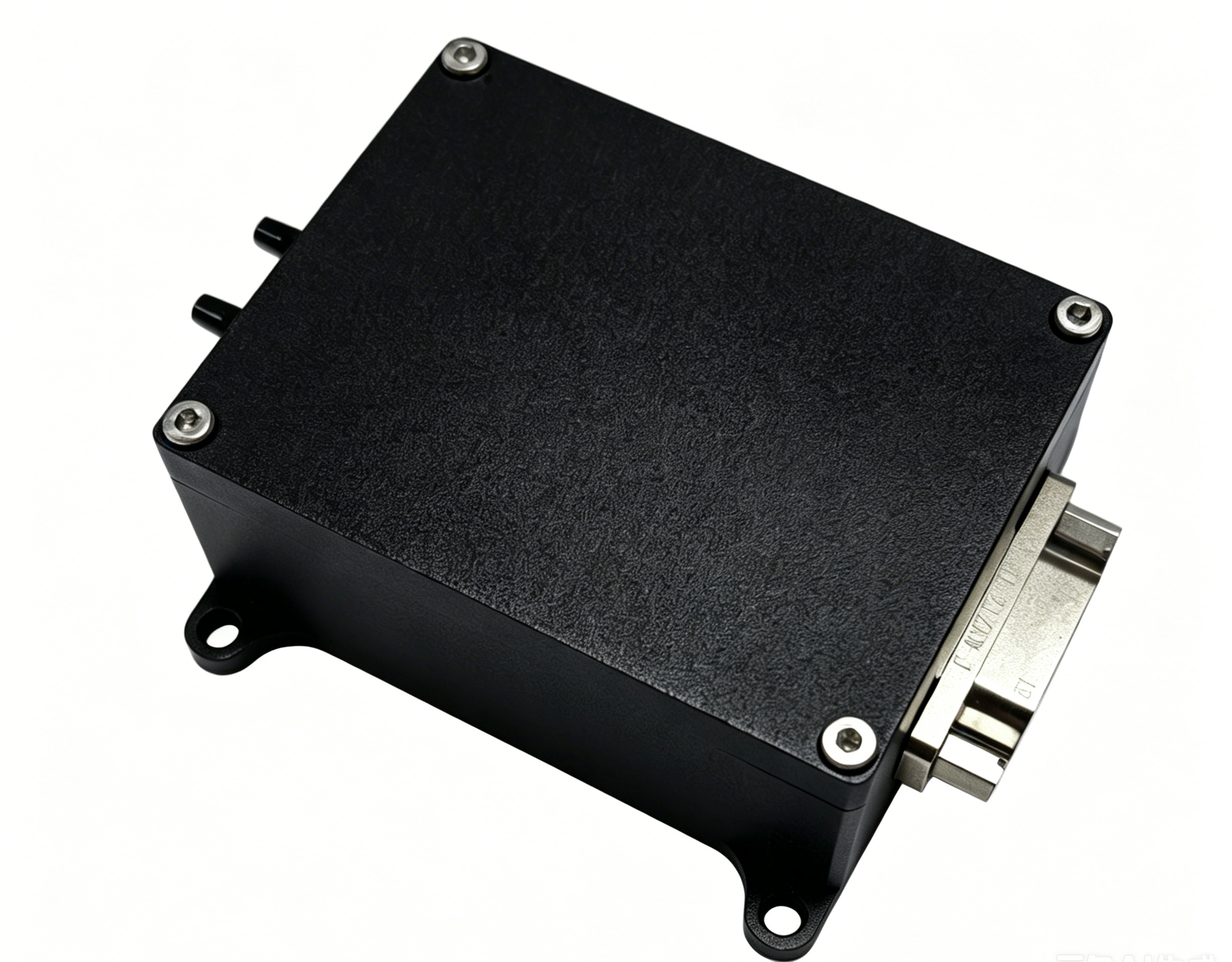

NP-ADS-H05是NextPilot团队研发的工业级大气数据计算机，其内置高性能的集成式数字压力传感器、气压高度传感器、地磁传感器，可测量飞行过程中静压、动压、气压高度，完成高度和速度测量，采用航空连接器，稳定可靠。
传感器
- 主控芯片：STM32F107
- 空速传感器：MS5525DSO
- 气压高度传感器：MS5611
- 地磁传感器：RM3100
功能性能
主要功能
大气数据计算机主要功能有：
- 具备动压测量功能；
- 具备温度测量功能；
- 具备气压测量功能。
主要性能
大气数据计算机指标说明如下：
- 尺寸：58mm×44mm×26mm（长×宽×高）；
- 重量：56g；
- 供电电压：直流9~36V；
- 功耗：＜3W；
- 高度测量范围：-300~+6000m；
- 空速测量范围：0
335.5m/s（01208km/h）； - 接口数量：1路RS422、1路CAN、1路IIC、1路USB；
- 工作温度：-40℃~75℃；
- 贮存温度：-45℃~80℃；
- 高低温工作、振动、冲击、电磁兼容符合GJB要求。

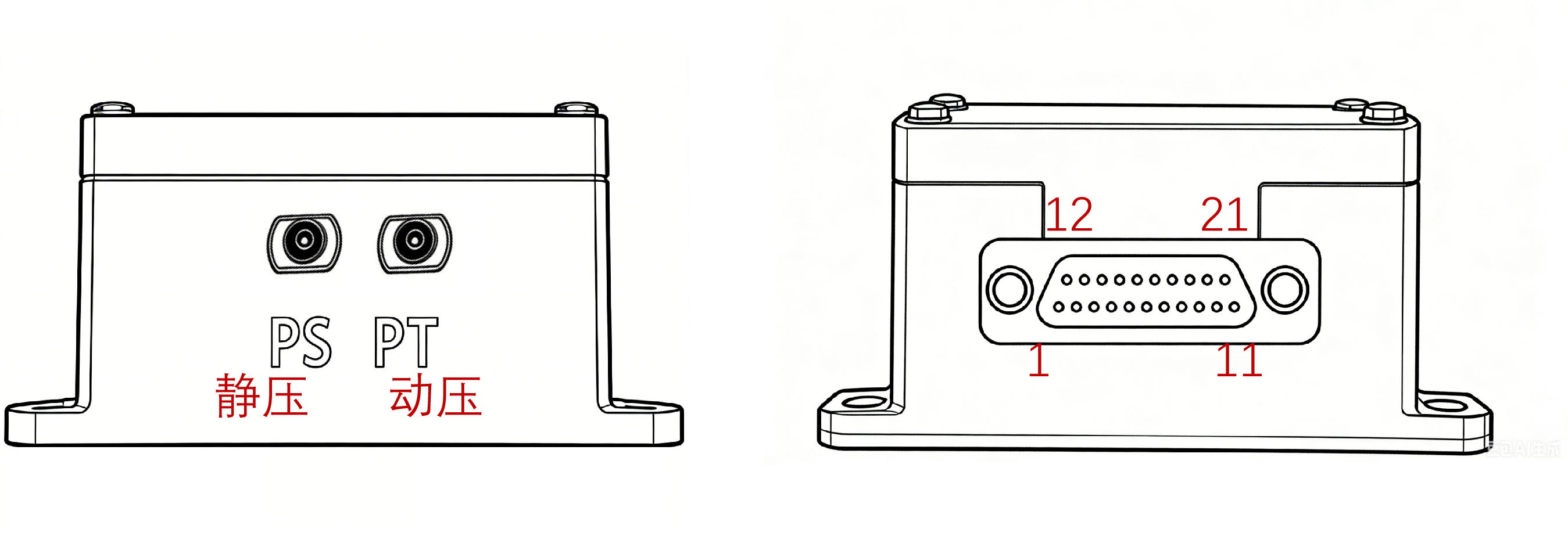

安装尺寸
安装孔直径3mm，间距52.5mm*50.5mm。
接口定义
空速计连接器型号为J30J-21ZKW-J，引脚定义如下：
| 序号 | 引脚 | 分类 | 定义 | 功能说明 | 外部设备 |
|---|---|---|---|---|---|
| 1 | 1 | EARTH | 连外壳地 | ||
| 2 | 2 | 电源 | Power-VCC | 供电输入正（DC9~36V） | |
| 3 | 3 | Power-VCC | |||
| 4 | 4 | Power-GND | 供电输入负（DC9~36V） | ||
| 5 | 5 | Power-GND | |||
| 6 | 6 | IIC | IIC_SCL | ||
| 7 | 7 | IIC_SDA | |||
| 8 | 8 | GND | |||
| 9 | 9 | GND | |||
| 10 | 10 | CAN | CANH | ||
| 11 | 11 | CANL | |||
| 12 | 12 | RS422 | RS422_A | 连导航飞控空速计接口 | |
| 13 | 13 | RS422_B | 连导航飞控空速计接口 | ||
| 14 | 14 | RS422_Y | 连导航飞控空速计接口 | ||
| 15 | 15 | RS422_Z | 连导航飞控空速计接口 | ||
| 16 | 16 | NC | |||
| 17 | 17 | NC | |||
| 18 | 18 | USB | USB_DM | ||
| 19 | 19 | USB_DP | |||
| 20 | 20 | VBUS | |||
| 21 | 21 | GND |
